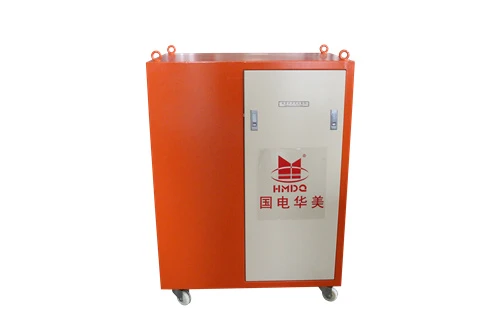

PD variabel frekvens strømforsyning

Delvis-afladning-fri strømforsyning med variabel-frekvens kan bruges til AC-modstandsspændingstest og delvis-afladningstest på alle typer elektrisk udstyr. Ved at bruge en excitationstransformator til at drive et serie- eller parallelresonanskredsløb og justere udgangsfrekvensen af ​​strømforsyningen med variabel-frekvens, induceres resonans mellem induktansen L af reaktoren i kredsløbet og kapacitansen C af testprøven; resonansspændingen er den spænding, der påføres testprøven. Alternativt kan udgangen føres direkte til den primære vikling af en transformer via en mellemtransformator for at udføre en induktiv modstandsspændingstest.

4.1 Nominel indgangsspænding: Tre-fase AC 380 V ±10 %, 50 Hz.

4.2 Nominel udgangseffekt: Enfaset-450 kW.

4.3 Udgangsfrekvensområde: 20 Hz til 300 Hz, trinløst justerbar.

4.4 Nominel udgangsspænding: 0 til 350 V, trinløst justerbar.

4.5 Nominel udgangsstrøm: 0–1286 A, trinløst justerbar.

4.6 Frekvens ustabilitet: Mindre end eller lig med 0,05%.

4.7 Spændingsustabilitet: Mindre end eller lig med 1,0%.

4.8 Ikke-lineær forvrængning: Mindre end eller lig med 1 %.

4.9 Delvis afladning: Mindre end eller lig med 10 pC (målt på-højspændingssiden af ​​step-op-transformeren).

4.10 Driftsbetingelser: Temperatur: –10 grader til +45 grader ; Luftfugtighed: 10–90 % relativ luftfugtighed; Højde: Mindre end eller lig med 1000 meter.

4.11 Kølemetode: Forceret luftkøling.
