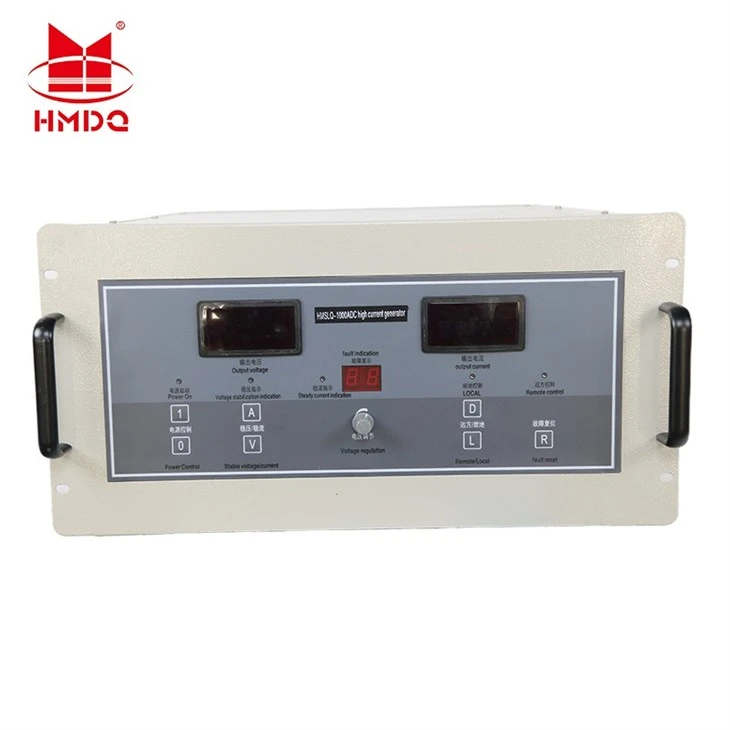

1000A DC Primary Current Injection Test Set

Produktoversigt

HMSLQ-1000A er en ny type dedikeret strømforsyning med høj-kvalitet, bred spænding og lavt støjniveau, der er uafhængigt udviklet og produceret af vores virksomhed. Dens overlegne ydeevne opfylder ikke kun dine strømkrav til forskellige DC elektriske systemdrev, opladning af elektriske køretøjer, opladning af elektrisk udstyr, batteridannelse, opladningsbunker osv., men skaber også større overskud til din produktion og sparer mere energi for samfundet gennem dens unikke høje effektfaktor, lave støj, lave ripple-koefficient og effektive energibesparende ydeevne. Kompakt og videnskabeligt strukturelt design giver mulighed for bekvem og fleksibel installation; Avancerede rumspændings- og strømvektorstyringsalgoritmer samt valg af stabile spændings- og strømarbejdstilstande sikrer dine kontrolkrav; Funktionerne overspænding, underspænding, overstrøm, overtemperatur, EMI-undertrykkelse, fejllåsning og display sikrer sikkerheden ved systemdrift og bekvemmeligheden ved vedligeholdelse; Design og test i henhold til internationale standarder for at sikre produktets pålidelighed.

• Kompakt og videnskabeligt strukturelt design giver mulighed for bekvem og fleksibel installation;
• Avancerede rumspændings- og strømvektorstyringsalgoritmer samt valg af stabile spændings- og strømarbejdstilstande sikrer dine kontrolkrav;
• Funktionerne overspænding, underspænding, overstrøm, overtemperatur, EMI-undertrykkelse, fejllåsning og display sikrer sikkerheden ved systemdrift og bekvemmeligheden ved vedligeholdelse.

• Høj strømudgang:

Kernefunktionen er dens evne til at levere op til 1000 ampere kontinuerlig eller tidsindstillet jævnstrøm. Nogle systemer kan endda levere kortvarige-spidsstrømme på mere end 1000A.

• Stabil og reguleret output:

Sofistikeret elektronisk styring sikrer, at udgangsstrømmen forbliver stabil og præcis, uanset ændringer i modstanden i testkredsløbet (DUT). Dette er afgørende for nøjagtige målinger.

Høj effektkapacitet:

For at drive 1000A gennem kredsløb med meget lav-modstand har systemet en høj effekt.

• Programmerbar kontrol:

Moderne systemer har digitale grænseflader (touchskærme, fjernsoftware), der giver brugerne mulighed for at programmere komplekse testsekvenser. .

Integreret måling og datalogning:

Systemet inkluderer præcisionsshunts eller strømtransformatorer (CT'er) til at måle den nøjagtige strøm, der flyder gennem enheden under test (DUT).

• Robust og bærbart design:

På trods af deres høje effekt er disse systemer konstrueret til bærbarhed, ofte bygget på hjulvogne til brug i omstillingsanlæg, transformerstationer og produktionsfaciliteter.

• Sikkerhedsfunktioner:Nødstop (E-Stop)-knapper: Til øjeblikkelig nedlukning.Overstrøms- og overtemperaturbeskyttelse: Beskytter udstyret mod beskadigelse.

1. Miljøforhold
Placering: Skal bruges i et godt-ventileret, tørt område.
Temperatur: Fungerer inden for producentens specificerede temperaturområde (typisk -10 grader til 50 grader). Undgå kondens
2. Elektrisk forsyning & jording
Input Power: Kræver en stabil AC-strømkilde som specificeret (220V/50A eller 440V). Stikkontakten eller forbindelsen skal være klassificeret til den høje indgangsstrøm, der kræves for at generere 1000A DC-output.

3. Enhed under test (DUT) & Tilslutningsbetingelser
DUT-status: Kredsløbet eller samlingen, der indeholder DUT'en (f.eks. en strømafbryder i en omstillingstavle) skal være fuldstændig af-spænding (låst ude/mærket ude - LOTO). Kontroller fravær af spænding med et multimeter.

4. Sikkerhedsbetingelser (PARAMOUNT)

personligt beskyttelsesudstyr (PPE);
Bue-Flash-bedømt tøj og ansigtsskærm.
HV-klassificeret handske beskytter mod utilsigtet kontakt.
Sikkerhedsbriller.


Operationel arbejdsgang

Planlægning:Gennemgå testplanen. Kend den forventede teststrøm og varighed for DUT.

Af-energize og LOTO:Isoler DUT fra alle strømkilder og anvend LOTO.

Tilslut jord:Tilslut først testerens jordledning.

Tilslut testkredsløb:Tilslut de kraftige-strømledninger sikkert til DUT'en (f.eks. indgang og udgang på en strømafbryder). Dobbelt-tjek alle forbindelser for tæthed.

Sidste sikkerhedstjek:Kontroller, at området er frit. Sørg for, at alt personale er iført passende PPE.

Tænd og sæt parametre:Tænd for testeren. Brug knapperne til at indstille den ønskede strømstyrke (f.eks. 1000A) eller en rampe-op profil.

Udfør test:Start det aktuelle flow.Hold testens varighed så kort som muligt(f.eks. lige lang nok til, at afbryderen kan snuble eller få en stabil aflæsning). Overvåg for tegn på overophedning (røg, lugt).

Afslut test:Testeren kan stoppe automatisk, når DUT'en udløses, eller du skal stoppe den manuelt. Tillad strømmen at rampe ned.

Udledning og jord:Efter testen kan de interne kondensatorer holde en ladning. Følg producentens procedure for at sikre, at enheden er sikker.

Afbryde:Afbryd først de høje-strømledninger og derefter jordledningen. DUT og leads vil væreekstremt varmt; giv tilstrækkelig tid til afkøling før håndtering.
