Inden for afprøvning af elektrisk udstyrs isoleringDC højspændingsgenerator.-fungerer som et kerneværktøj til at verificere isoleringsydelsen af udstyr såsom kabler, overspændingsafledere og transformere. Den videnskabelige soliditet af dets driftsprincipper påvirker direkte nøjagtigheden af testdata og sikker drift af udstyret. Udnyttelse af mange års ekspertise inden for-højspændingstestteknologi,Wuhan Goldhome Hipot Electric Co., Ltd. har udviklet sin HMZGF-serie af jævnstrøms-højspændingsgeneratorer. Disse generatorer, der er centreret om PWM-teknologi (høj-impulsbreddemodulation), lukket-sløjfe-feedbackkontrol og flere sikkerhedsbeskyttelser, leverer stabile og pålidelige DC-højspændingstestløsninger til strømbrugere over hele verden. Denne artikel tilbyder en-dybdegående analyse af driftsprincipperne for Goldhome DC-høj-højspændingsgeneratorer.
Spændingsgenereringsprincip: Høj-frekvent inversion og spænding-Fordobling ensretning
Kernedriftsprincippet for Goldhomes DC-høj-højspændingsgeneratorer er baseret på kombinationen af høj-inversionsteknologi og spændings-fordoblings-ensretterkredsløb. Udstyret korrigerer og filtrerer først input 220V AC strømforsyningen, og konverterer den til jævn jævnstrøm. Efterfølgende, ved hjælp af høj-frekvenspulsbreddemodulationsteknologi (PWM) inverteres DC-effekten til et-højfrekvent AC-firkant-signal. Dette design forbedrer effektkonverteringseffektiviteten væsentligt, samtidig med at størrelsen og vægten af transformeren reduceres væsentligt.

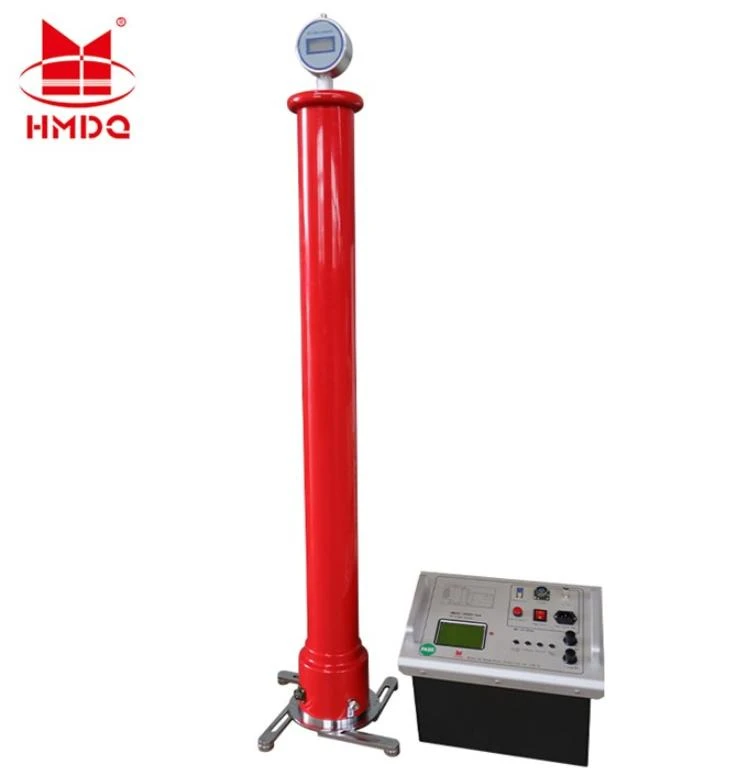

Det højfrekvente AC-signal optrappes af en høj-højfrekvent-højspændingstransformator og føres ind i et fler-spændings--dobbelt ensretterkredsløb. Spændings-fordoblingskredsløbet anvender en kaskadedelt struktur af kondensatorer og dioder, der udnytter kondensatorernes energilagringsegenskaber og dioders ensrettede ledningsevne til gradvist at tilføje spænding i hver halve-cyklus. Goldhomes spændings-dobbeltcylinder har en fuldstændig solid-indkapsling ved hjælp af DuPont-materialer, der overvinder generne ved traditionelt gas-fyldt eller olie-fyldt udstyr og resulterer i et kompakt design og nem vedligeholdelse.
Lukket-sløjfekontrol og spændingsstabiliseringsprincip
Goldhome DC-højspændingsgeneratorer- anvender et avanceret lukket-sløjfe-feedback-kontrolsystem for at sikre høj udgangsspændingsstabilitet og en lav rippelkoefficient. Udstyret har et indbygget-høj-spændingsprøvekredsløb, der kontinuerligt overvåger den faktiske spænding ved høj-udgangsterminalen og fører det samplede signal tilbage til kontrolkredsløbet. Styrekredsløbet sammenligner tilbagekoblingsværdien med sætpunktet og regulerer præcist udgangseffekten af højfrekvente inverterkredsløbet ved at justere PWM-signalets driftscyklus.
Denne lukkede-sløjfekontrolmekanisme giver Goldhome-udstyr de betydelige fordele ved højspændingsstabilitet og en lav bølgekoefficient med en bølgekoefficient bedre end 0,5 % og spændingsreguleringsnøjagtighed inden for 0,1 %. Selv når indgangsspændingen svinger med ±10 %, kan udgangsspændingsudsvinget stadig kontrolleres inden for 0,5 %, hvilket sikrer en stabil og pålidelig testproces.
Princip for måling af lækstrøm
Under test af DC-modstandsspænding bruger Goldhome-udstyr et mikrostrømsamplingskredsløb med høj-præcision til at overvåge testobjektets lækstrøm i realtid. En præcisionssamplingsmodstand er forbundet i serie i den lave ende af højspændingskredsløbet for at konvertere strømsignalet til et spændingssignal, som derefter forstærkes, filtreres og sendes til ADC'en til digital behandling.
Goldhomes strømmålingsopløsning når 1 μA for styreskabet og 0,1 μA for overspændingsstrøm, med en målenøjagtighed på 0,5%. For at imødekomme de specifikke testkrav for zinkoxidoverspændingsafledere har udstyret også en 0,75-gange spændingslåsfunktion, som automatisk måler og låser lækstrømværdien, efter at spændingen er reduceret, hvilket muliggør en-knaps synkroniseret test af U1mA referencespændingen og 0,75U1mA lækstrøm.
