HM6070 Vakuumstrømafbryder Tester Test Introduktionsvideo
Produktoversigt
HM6070 Vacuum Switch Vacuum Tester er den seneste generation af vores produktlinje, udviklet baseret på HM6070-modellen og forbedret som svar på feedback fra markbrugere. Den har højere testnøjagtighed, større stabilitet og forbedret intelligens.
tekniske specifikationer
1. Testobjekt: Alle slags vakuumafbrydere.
2. Testmetode: Ikke-afmonteringsmåling.
3. Brugsområde: Multi-formål, velegnet til test af multi-vakuumkontakter.
4. Testområde: 10-5-10-1Pa
5. Testnøjagtighed: 10-5-10-4 Pa, 15 %
10-4-10-3 Pa ,15 %
10-3-10-2Pa, 10 %
10-2-10-1Pa ,10 %
6. Feltspænding: 1700V
7. Pulsfelt højspænding: 30KV
8. Kræver kontaktplads: Normal plads.
9. Arbejdsmiljø: -20 grader ~40 grader
10. Værtsvægt: 12kg
11. Størrelse: 420×320×280(mm)
12. Prøveudtager: Magnetisk kontrolspole
Betjening og brug

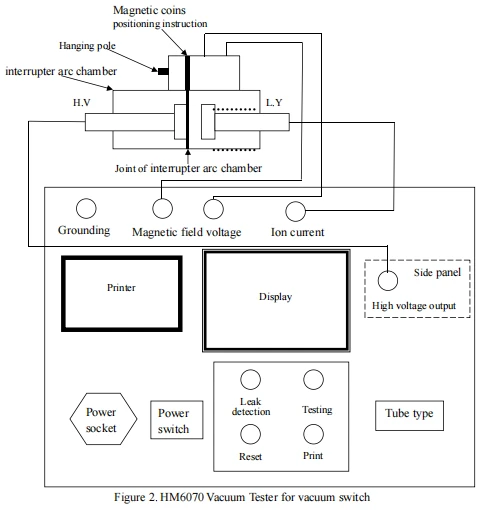

Instrumentpanel og ledningsføringsinstruktioner

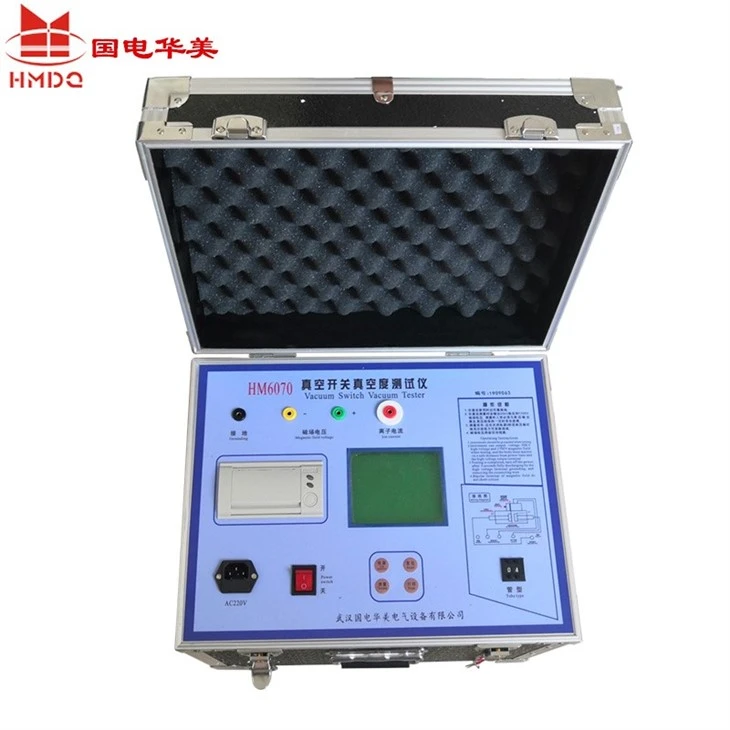

Instrumentpanelet er vist i figur 2. Knappen "Leak Detection" bruges til at foretage en foreløbig vurdering af vakuumniveauet i vakuumrøret, mens knappen "Measurement" bruges til at påføre højspænding og et stærkt elektromagnetisk felt til kvantitativ test af vakuumniveauet. På venstre side af instrumentets bagpanel er der en høj-udgangsterminal, som kan forbindes til en af vakuumrørets terminaler ved hjælp af et høj-spændingskabel. Ionstrømindgangsterminalen forbindes til den anden terminal på vakuumrøret. De to magnetfeltspændingsudgangsterminaler skal forbindes til de to terminaler på excitationsspolen. Jordterminalen bruges til beskyttelsesjording af instrumenthuset. DIP-switchen til rørtypeindgang bruges til at vælge typen af lysbuekammer; typen af lysbuekammer bestemmes af dets rørdiameter og konfigurationen af excitationsspolen.
test på-webstedet
HM6070 Vakuum Circuit Breaker Analyzer på-billede på stedet
