HM5050 Transformer Omfattende testbænk Beskrivelse Video
Produktoversigt
Produktoversigt
HM5050 integreret transformer-testbænk er i opdelt struktur, som består af tre dele: automatisk konsol, variabelt boost-system og AC-olie-filet testtransformator. Det variable boost-system omfatter 3-faset induktiv spændingsregulator, 3-faset isoleret step-up transformer, standard strømtransformer, standard spændingstransformer og multiple frekvens generator.
Produktparameter
|
HM305E Transformer Parameter Tester
|
|||||||||||||||||||||||||||||||||||||
produktstruktur
1. Konsolpanel er vist i figur 1 og figur 2
Figur 1
Kontrolpanel til test uden-belastning/belastningstab
Figur 2
Kontrolpanel til strømfrekvensmodstandstest, induceret modstandstest, ingen-belastnings-/belastningstest og temperaturstigning
Prøve
ledningsføring Beskrivelse
1. AC Power-frekvens modstå spændingstest
Figur 3
AC Power-frekvens Modstå spændingstest-- (skematisk diagram)
Figur 4
AC Power-frekvens Modstå spændingstest-- (skematisk blokdiagram)
2.Lasttabstest og temperaturstigningstest
Figur 5 (som ovenfor)
Lasttabstest og temperaturstigningstest for 6kV strømtransformer-- (skematisk diagram)
Figur 6 (som ovenfor)
Lasttabstest og temperaturstigningstest for 11kV strømtransformer-- (skematisk diagram)
Figur 7 (som ovenfor)

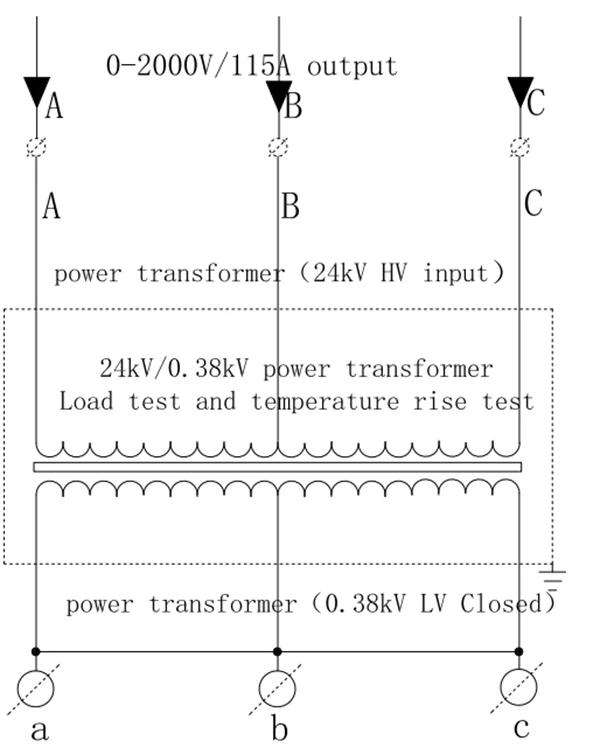

Lasttabstest og temperaturstigningstest for 24kV strømtransformer-- (skematisk diagram)
Figur 8 (som ovenfor)
Lasttabstest og temperaturstigningstest for 36kV strømtransformer-- (skematisk diagram)
